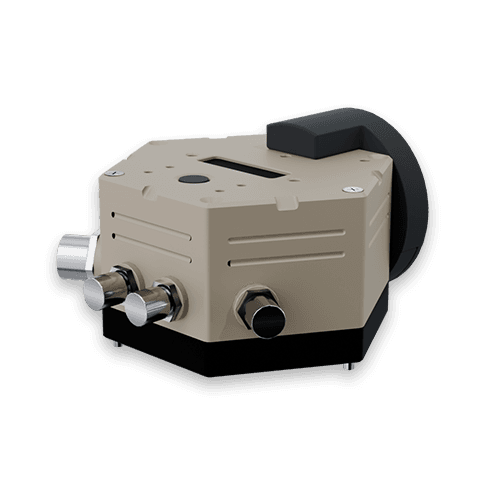

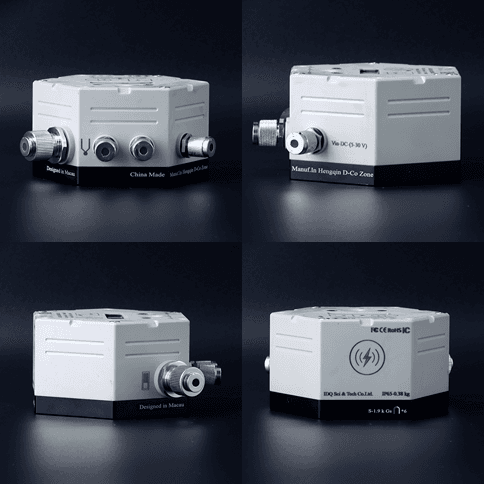

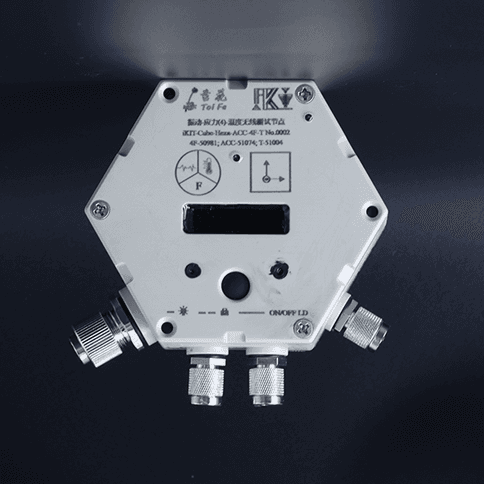

振动-应力(4)-温度无线测试节点，即iKIT-Cube-Hexa-Acc-4F-T，可以同步监测任意位置的温度、三向振动信息以及任意位置或者刀杆类（车刀、镗刀等）的变形演化行为。使用时通过产品上按键激活内部传感器，当供电激活后，节点上的指示灯将变为绿色，连接了接收装置的上位机软件界面内也将识别相应的产品序列号，用户可以在上位机软件内设置具体配置信息以完成有效数据记录，用户同时可以在软件的数据界面内完成所采集数据的实时分析、数据记录和统计以及数据导出等。iKIT-Cube-Hexa-Acc-4F-T的显示屏幕同步将显示其当前电量，耗电速率大概为0.012 V/min，在保证设备正常使用的情况下可以持续性稳定采集近1.5小时。充电可通过磁吸充电配件充电，充电时屏幕显示界面将转化为黄色以提示用户当前为充电中。用户还可以通过提供的三芯接口为其充电，供电电压在5-30 V之间。再而，用户可以选配匹配无线测试系统专用电池（iKIT-Cube-E），通过防水线缆实现供电传输，以确保为设备提供稳定供电。
型号：iKIT-Cube-Hexa-Acc-4F-T
应用领域：测试加工过程各种运动和旋转机械设备
防护等级：IP65
重量：iKIT-Cube-E：0.56 kg （选配）；iKIT-Cube-Hexa-Acc-4F-T：0.38 kg
续航时间：1.5 h
充电方式：无线充电（通过磁吸充电配件）；三芯线供电（通过三芯线供电）；选配通过iKIT-Cube-E线路供电
资质：
以及ISO9001认证，多项国际专利，发明及实用新型

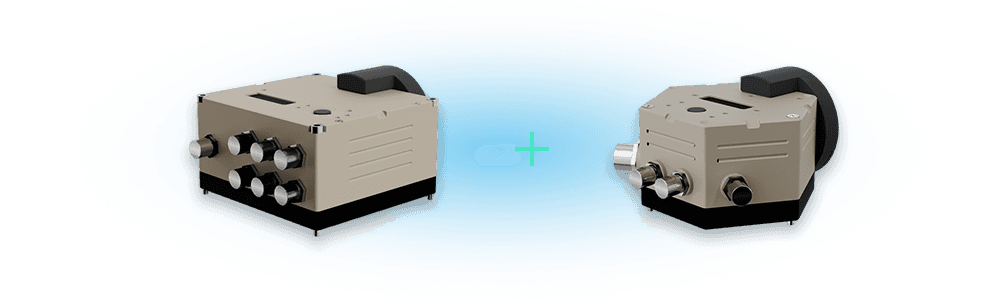

可选配iKIT-Cube-E：

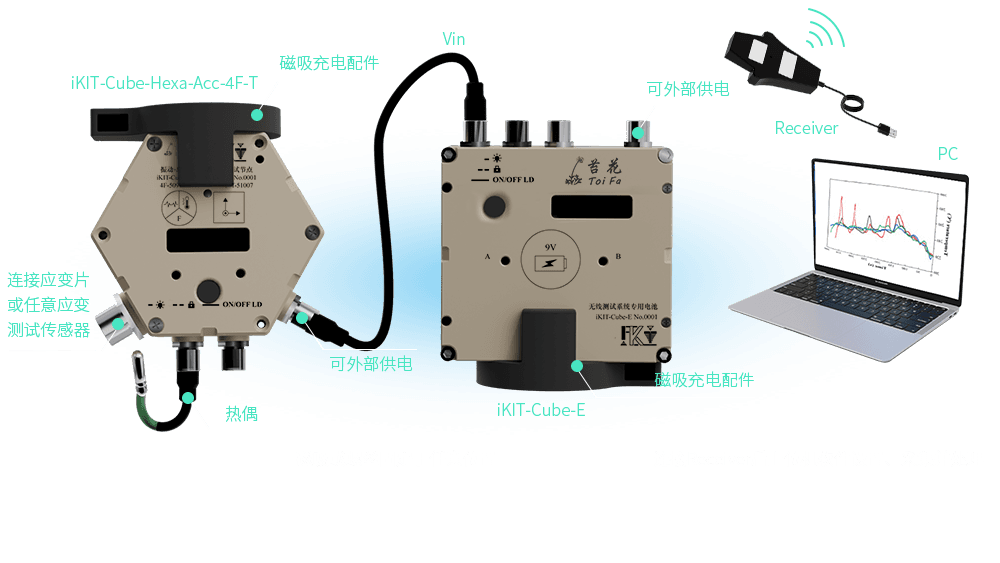

产品线路：
产品信息说明：
| （A）基本信息 | |
|---|---|
| 防护等级 | IP65 |
| 重量 | iKIT-Cube-E：0.56 kg （选配） |
| iKIT-Cube-Hexa-Acc-4F-T：0.38 kg | |
| 续航时间 | 1.5 h |
| 充电方式 | 无线充电（通过磁吸充电配件） |
| 三芯线供电（通过三芯线供电） | |
| 选配通过iKIT-Cube-E线路供电 | |
| （B）信号采集 | |
| 涉及信号类型 | 温度、压力、扭矩、弯矩X、弯矩Y、三向加速度 |
| 采集频率 | 温度0~128 Hz；其余2 kHz |
| 采样模式 | 连续、事件触发 |
| 测量内容说明 | 温度测试：-265至1820 ℃支持B、E、J、K、N、R等类型 |
| 三向加速度测试：量程±2、±4或者±8 g可配置 | |
| 应力测试：F（8 kN）；M（90 Nm）；Bx&By（300 Nm） | |
| 信号间影响 | < 5% FSO |
| 信噪比S/N | 9（general）；20（high-precision） |
| 线性度 | < 2% |
| 迟滞 | < 1% |
| 误差范围 | < 5% |
| 工作温度 | -40至85℃ |
| 机械冲击限制 | 仅针对三向加速度测试 1000 g/1.5 ms |
| （C）信号传输 | |
| 响应时间 | < 50 ms |
| 信号传输距离 | 150 m (室内无遮挡) |

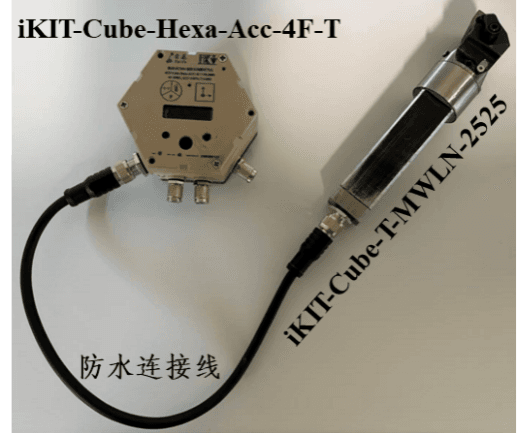

需要注意的是，iKIT-Cube-Hexa-Acc-4F-T测试应变所使用的传输线为17芯可供4组应变测试，用户可以根据实际需要连接应变片或者任意应变测试传感器。同时，用户如有具体需求可以选购本司所研发的智能刀杆系列，基于iKIT-Cube-Hexa-Acc-4F-T测试车刀杆等一系列刀具在加加工过程中的实时变形行为，连接方式如上图，具体采集内容涉及压力、扭矩、弯矩X以及弯矩Y。在机加工过程中，iKIT-Cube-Hexa-Acc-4F-T可以通过磁吸或者螺丝固定于任意位置，iKIT-Cube-T-MWLN-2525则按照实际加工工况安装，通过按键激活后，用户可以在连接了接收装置的上位机内软件识别到相应的序列号并进行设置，以配置四项信号，即压力、扭矩、弯矩X以及弯矩Y得采集信息，进而实现刀杆加工过程的数字化和可视化。
产品应用方向：
- 基于同步显示的数据监控多重信号分析加工过程；
- 测试加工过程中任意位置的温度、应变、加速度等信息；
- 基于实时FFT窗口判定加工状态，判断振动情况预测加工异常；
- 可适用于任意机床类型及其任意位置，可以有效减少因刀具故障导致的生产中断与次品率，辅助优化生产流程；
- 配合本司研发的智能刀杆系列以辅助监测车刀杆等在加工过程中的变形行为，具体涉及压力、扭矩、弯矩X以及弯矩Y。
产品总结：
- 高频且稳定的监测任意所需测试位置的温度、加速度、转速、压力、X和Y方向的弯矩以及轴向扭矩。具体包括3类，用户可以按照实际需求选择；
- 采用无线传输技术确保多通道均高达2K赫兹的稳定监控，且传输距离高达400米；
- 磁吸式设计用户可将其固定在任意需要测试的位置（强磁或者螺丝固定），安装和拆卸方便；
- 实时数据将不掉帧的同步呈现在上位机软件中，即“iKIT加工过程无线测量工具系列”效果可为数字仪表、点线图、柱状图以及极图；
- 上位机软件能完整记录加工数据，用户可以随时查看并导出数据，同时配置了极图回放功能，用户可以选择所需要的数据段以播放极图；
- 上位机软件可以实时显示测试信号的傅里叶变换图像，即FFT，用户还可以选用需要分析的数据段单独进行FFT后处理分析，同时上述数据均可以导出便于后续数据分析和处理。
