iKIT无线触觉刀柄铣削测试的数据分析
A、产品特点
- 机加工领域的无线监测系统；
- 原位高频率高精度监控加工过程，涉及温度、扭矩、压力、弯矩 X和弯矩 Y；
- Crosstalk factor控制于5 %内；
- 全方位动态显示信号曲线，涵盖仪表、点线、柱状以及极图，辅助用户分析加工状态和刀具磨损情况；
- 用户可设置阈值精准监控报警，最大化的实现加工数字化，可视化和智能化。
B、实验数据
- 材料：45钢

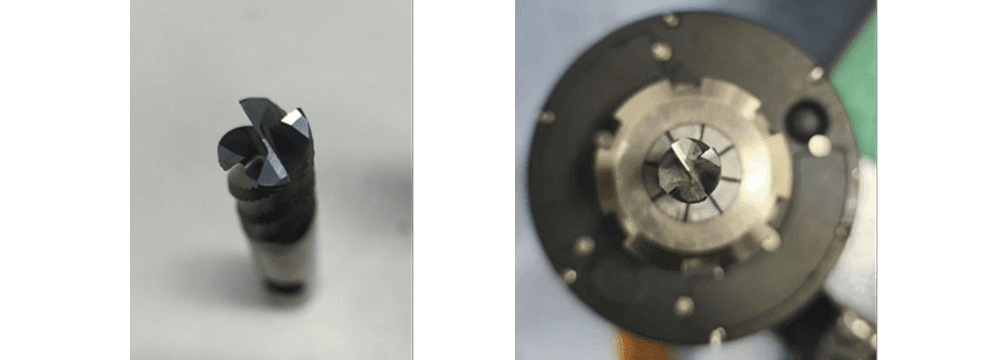

- 刀具：山特维克 带C角立铣刀
| 转速 | 进给量 | 下刀量 | 层数 | |
|---|---|---|---|---|
| 1 | 3500 | 1000 | 0.1 | 20 |
| 2 | 3500 | 1000 | 0.2 | 20 |
| 3 | 3500 | 1000 | 0.3 | 20 |
C、数据分析

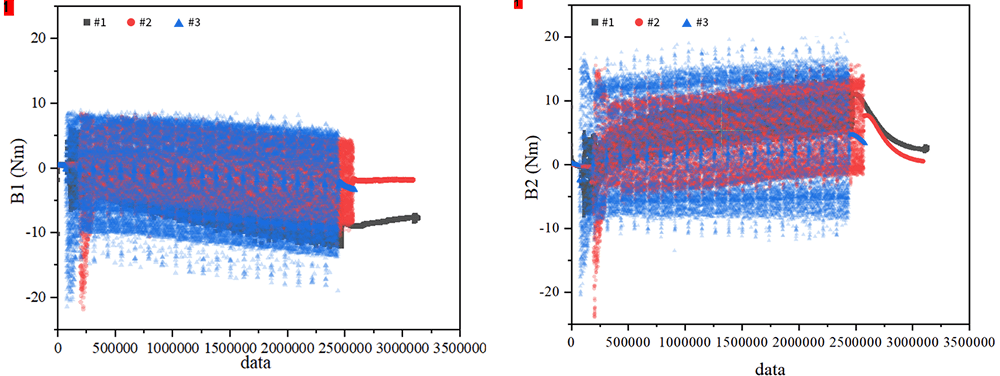

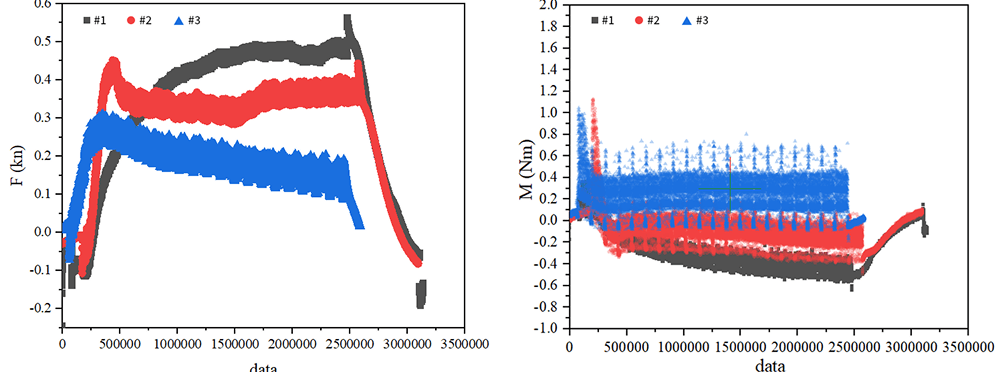

在铣削实验中，通过高频监测压力、扭矩、弯矩 X、弯矩 Y的数据可全面判断铣削过程的稳定性、效率与风险点，助力智能制造与刀具优化
| rpm | 下刀量 | F/kn | M/Nm | B1/Nm | B2/Nm | 采集频率/Hz | |
|---|---|---|---|---|---|---|---|
| 1 | 3500 | 0.1 | 0.47 | -0.38 | -4.804 | 4.21 | 1024 |
| 2 | 3500 | 0.2 | 0.34 | -0.089 | -0.629 | 5.49 | 1024 |
| 3 | 3500 | 0.3 | 0.19 | 0.297 | -0.29 | 5.37 | 1024 |
