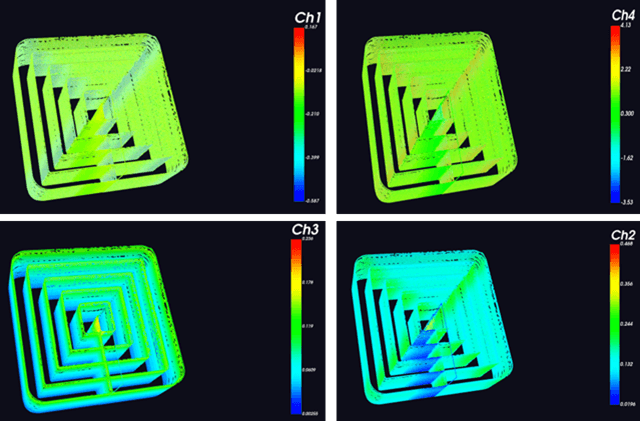

使用刀柄（或节点）配合加工轨迹坐标实现加工过程受力行为（或者振动或者温度）3D显示，可在线实时显示，也可后处理显示。本司基于{iKIT智慧刀柄系列}进行了实际测试，在机加工过程中以1024 HZ实时采集四个信号，即压力，扭矩，横向弯矩以及纵向弯矩。同步基于数据机床模块同步获取钻铣加工中心T-600SE-台群精机内装夹智慧刀柄模块在机加工过程中的坐标信息。加工材料为铝合金，加工路径如下示意图，经由本司所研发数据融合和显示算法，配合加工轨迹坐标实现了加工过程受力的3D显示。获取的轨迹+受力耦合图像如下图，其中ch1为横向弯矩，ch4为总纵向弯矩，ch3为压力，ch2为扭矩，基于该结果，可直观地观测加工过程中刀具受力作用和变形行为，s甚至是异常情况，如过切，磨损，振刀等，对于提升加工工艺有重要意义。
