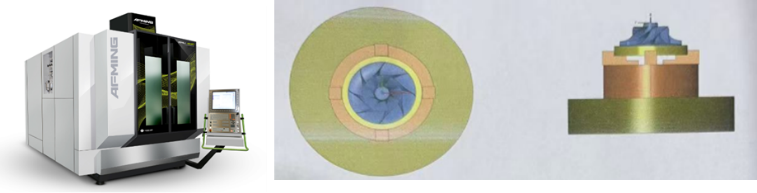

基于五轴加工中心（GMU-800系列），以典型叶轮（铝合金）的加工进行测试；
A
粗加工采用（iKIT-HSK63-HSK63-119-H(KYO)-3）连接（iKIT-HSK63A-ER25-130-40-H(KTmix)-7）完成以测试加工过程中受力行为，同步的在转台放置（iKIT-Cube-Rect-Acc-T）感知三向振动信号。压力和扭矩的数值近乎一致，说明了无线触觉刀柄的测试精度和稳定性，同时，可以发现两向弯矩存在2倍差异，这和实际加工位置距离紧密相关，该现象也间接证明了触觉刀柄的灵敏度。
| 测试工序 | 刀具名称 | 转速 | 进给 |
|---|---|---|---|
| 1 | 平底D6 | 4600 | 3000 |
B
精加工采用（iKIT-HSK63A-SLK12-165-H(WSKT)-1）测试加工过程中受力行为，同步的在转台放置（iKIT-Cube-Rect-Acc-T）感知三向振动信号。极图投影图可以清晰的感知到所使用刀具的刃角，这将对于刀具磨损的实时分析提供强有力的可视化参考。精加工过程中涉及转台摆动，振动-温度无线测试节点的采集更为直观的感知到三向振动信号，后续将同步获取加工路径并同步叠加振动和应变信号，以实现加工状态实时可视化。
| 测试工序 | 刀具名称 | 转速 | 进给 |
|---|---|---|---|
| 2 | R3 | 5200 | 3000 |
iKIT-BT30-ER25-110-40
支持刀柄定制化
iKIT-BT40-ER25-130-40
支持刀柄定制化
iKIT-BT50-ER40-160-63
支持刀柄定制化
iKIT-HSK63A-ER25-130-40
支持刀柄定制化
iKIT-HSK50A-ER25-110-40
支持刀柄定制化
iKIT-BT40-BT40-155-63
支持刀柄定制化
iKIT-BT30-BT30-128-50
支持刀柄定制化
iKIT-HSK63A-HSK63-119-63
支持刀柄定制化
iKIT-BT40-HMC20-120-60
支持刀柄定制化
iKIT-HSK63A-HMC-150-50
支持刀柄定制化
iKIT-HSK63A-SLK12-165
支持刀柄定制化
iKIT-BT30-SLK12-112-40
支持刀柄定制化
iKIT-BT40-SLK12-165-50
支持刀柄定制化
iKIT-HSK63A-SP25-200
支持刀柄定制化
iKIT-BT40-C32-165-63
支持刀柄定制化
iKIT-BMT68-ER25-0
支持定制化
iKIT-BMT68-ER25-90
支持定制化
