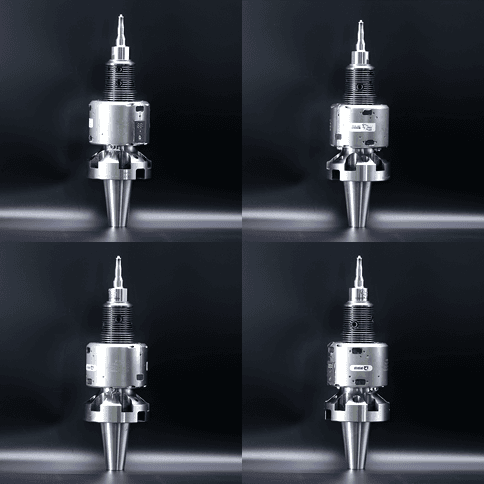

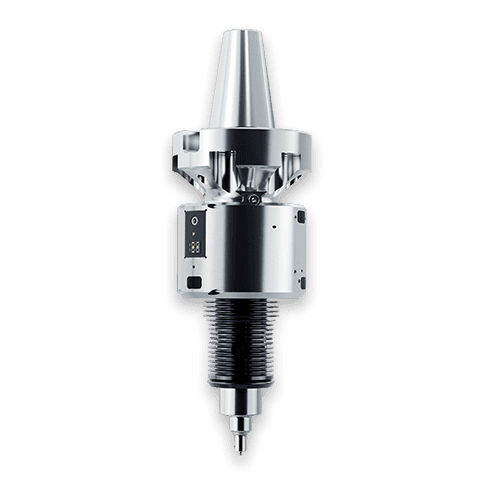

搅拌摩擦焊用无线测试套装

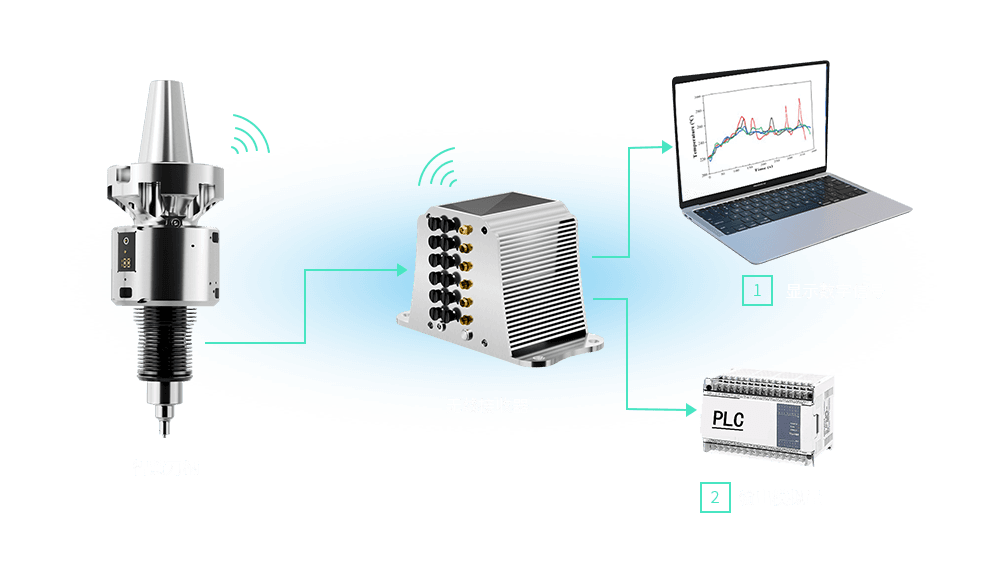

• 即应用于搅拌摩擦焊（FSW）的无线监测系统；

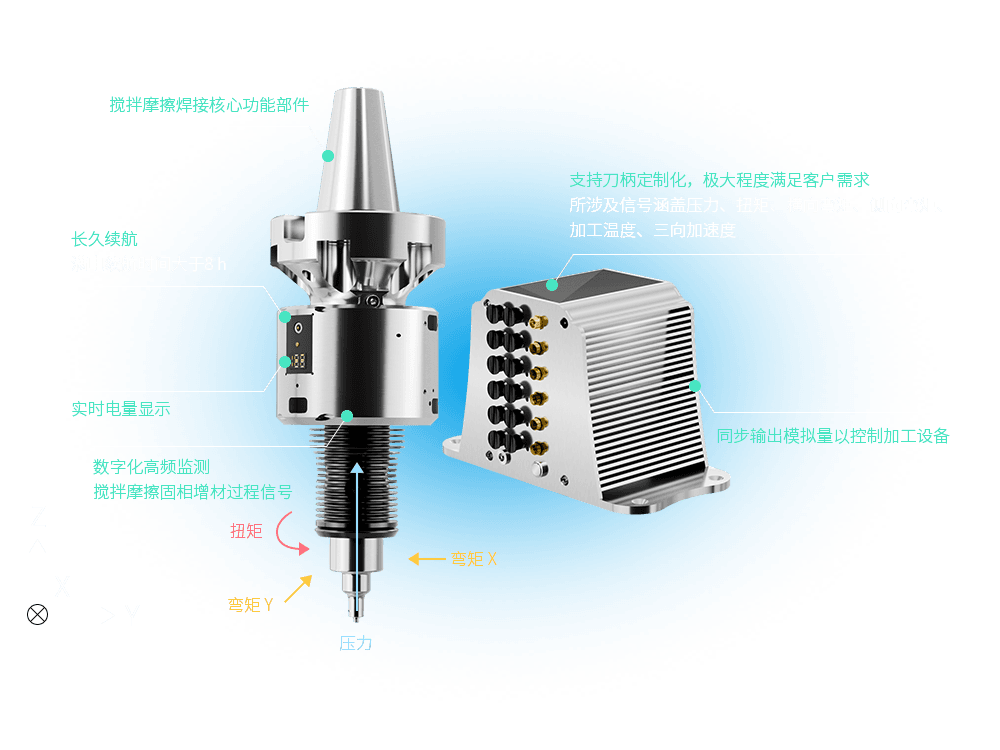

• 搅拌摩擦焊接核心功能部件；
• 实时监控加工状态，焊缝表面质量以及刀具磨损情况、具体涉及压力、扭矩、横向弯矩、侧向弯矩、加工温度、三向加速度；
• 全过程监测以及智能控制；
• 解决方案，助力精密加工，推动智能生产。
型号：iKIT-FSW-Gen-BT40-92
应用领域：搅拌摩擦焊（FSW）
所涉及采集信号：压力、扭矩、横向弯矩、侧向弯矩、 加工温度、三向加速度
采集频率：0~1024 Hz
模拟量传输频率：0~512 Hz （0~3 V）
信噪比 S/N：5
重复性：＜4%
误差范围：＜10%
最高转速：8000 rpm
续航：8 h
充电方式：磁吸
充电时间：＜3 h
资质：
以及ISO9001认证，多项国际专利，发明及实用新型
产品特点：
产品信息说明：
| 内容 | 说明 |
|---|---|
| 高频温度监测 | 0~800 ℃（可定制至1400 ℃），0~3 V模拟量输出 |
| 压力监测 | -5~45 kN，采集频率1~1024 Hz软件可调，0~3 V模拟量输出（512 Hz） |
| 扭矩监测 | -150~150 Nm，采集频率1~1024 Hz软件可调，0~3 V模拟量输出（512 Hz） |
| 弯矩 X/弯矩 Y监测 | -350~350 Nm，采集频率1~1024 Hz软件可调， 0~3 V模拟量输出（512 Hz） |
| 三向加速度监测 | 8 g或者16 g，采集频率1~1024 Hz软件可调， 0~3 V模拟量输出（512 Hz） |
| 信噪比 S/N | 5 |
| 重复性 | 4%以内 |
| 误差范围 | 10%以内 |
| 转速 | 8000 rpm以内 |
| 响应时间 | 30 ms以内 |
| 信号传输距离 | 400 m（室内无遮挡） |
| 续航能力 | 8 h |
| 充电时长 | ＜3 h |
