案例 B-1
搅拌摩擦焊过程中的动态实时监测
3D
应用领域：搅拌摩擦焊（FSW）
iKIT-M-BT40-FSW-140
类型：
iKIT无线触觉搅拌焊系列
支持定制化
• 即应用于搅拌摩擦焊（FSW）的无线监测系统
• 搅拌摩擦焊接核心功能部件
• 实时监控加工状态，焊缝表面质量以及刀具磨损情况、具体涉及压力、扭矩、横向弯矩、侧向弯矩、加工温度
• 全过程监测以及智能控制
• 解决方案，助力精密加工，推动智能生产

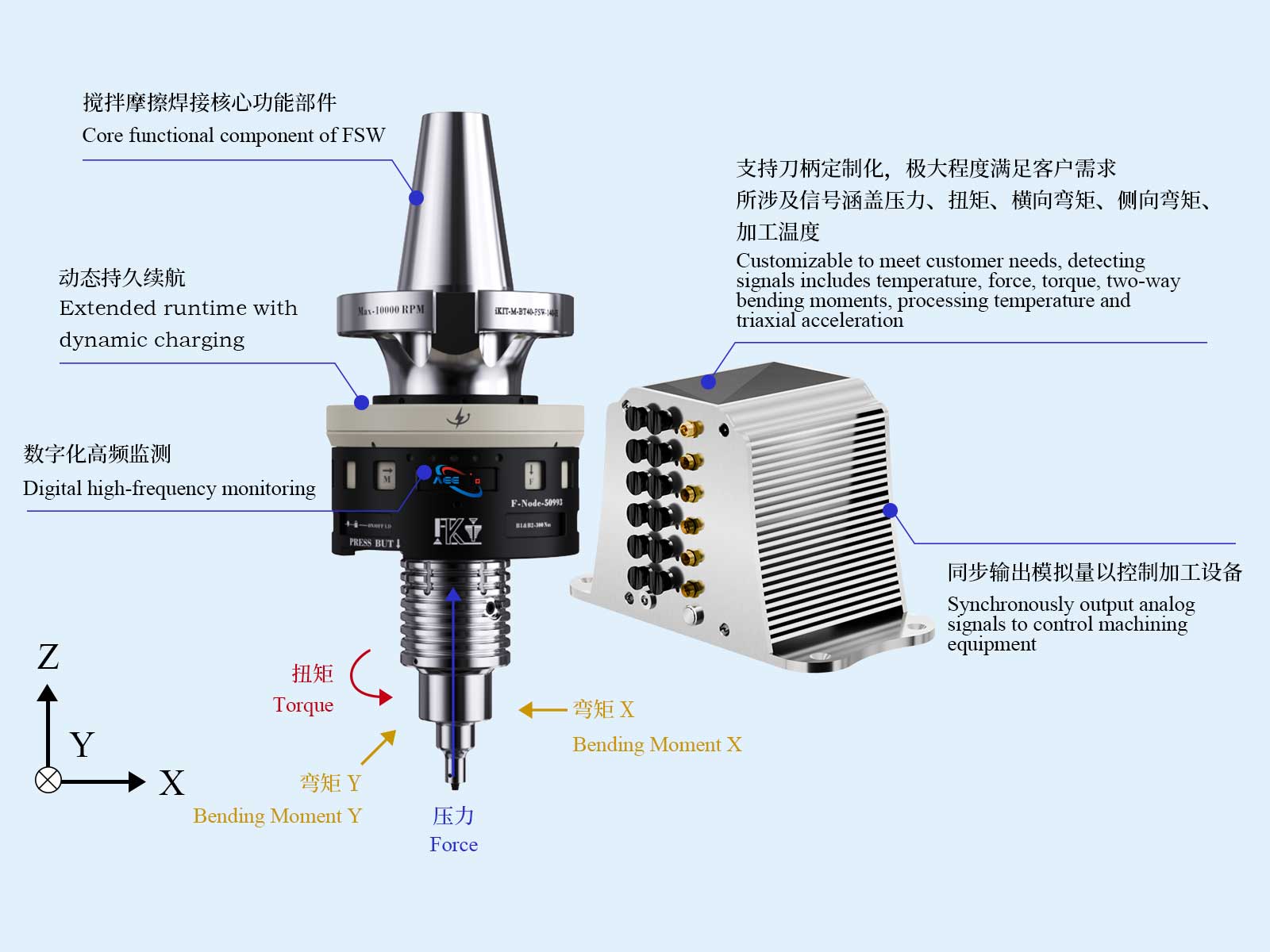

产品特点：

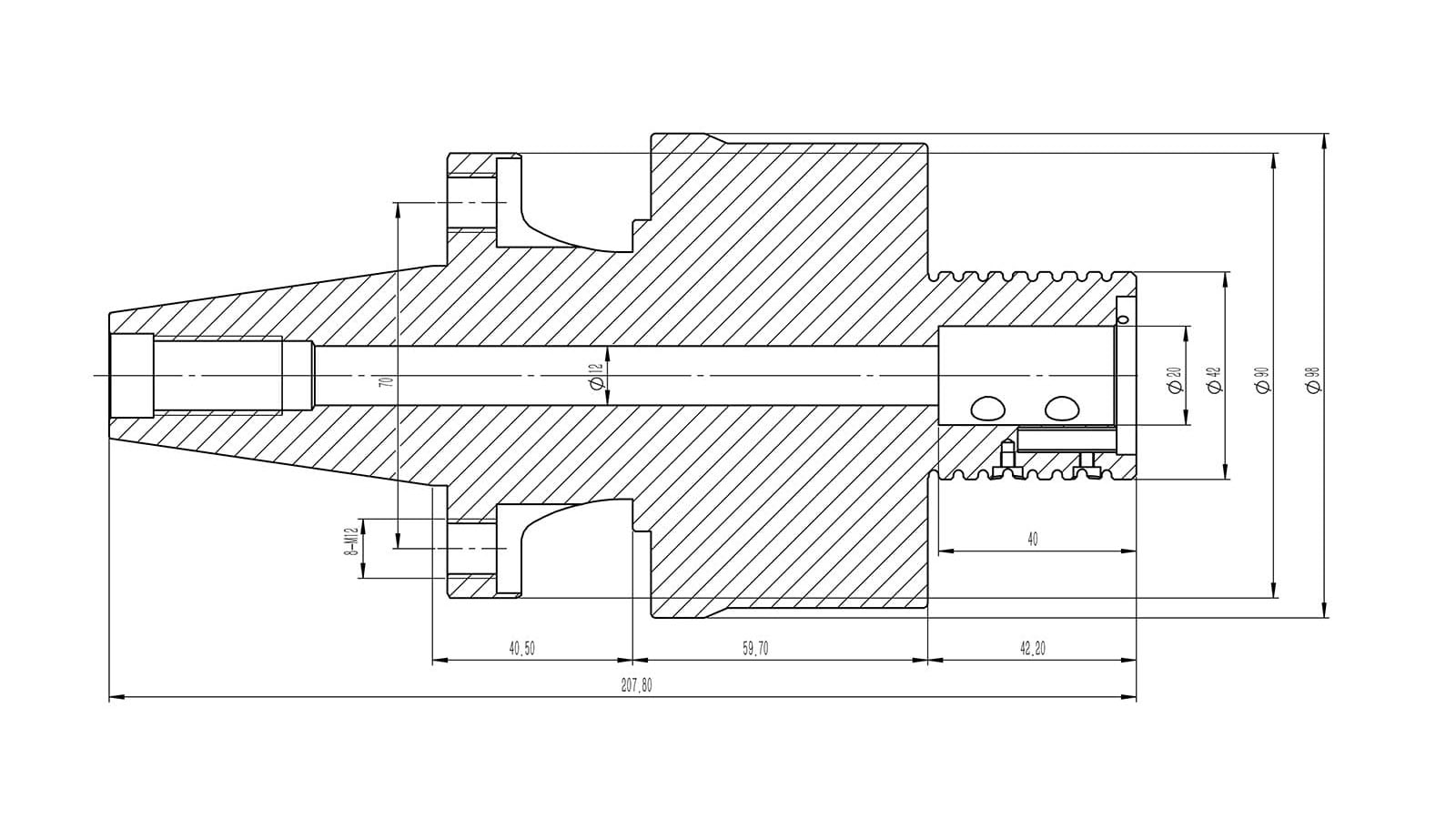

产品图纸：
产品信息：
| （A）基本信息 | |
|---|---|
| 刀柄跳动 | < 5 μm |
| 最高转速 | 8000 rpm |
| 防护等级 | IP65 |
| 动平衡 | < 2.5 G |
| 重量 | < 2.8 kg |
| 续航 | 静态2 h |
| 动态持久续航 | |
| （B）信号采集 | |
| 采集频率 | 2 kHz (数字量采集) |
| 512 Hz (模拟量输出) | |
| 测量范围 | F(45 kN)；M(150 Nm)；Bx&By(350 Nm) |
| 串扰 | < 5% FSO |
| 信噪比 | 9~20 |
| 线性度 | < 2% |
| 迟滞 | < 1% |
| 误差范围 | < 5% |
| （C）信号传输 | |
| 响应时间 | < 10 ms |
| 传输距离 | 400 m(室内无遮挡) |

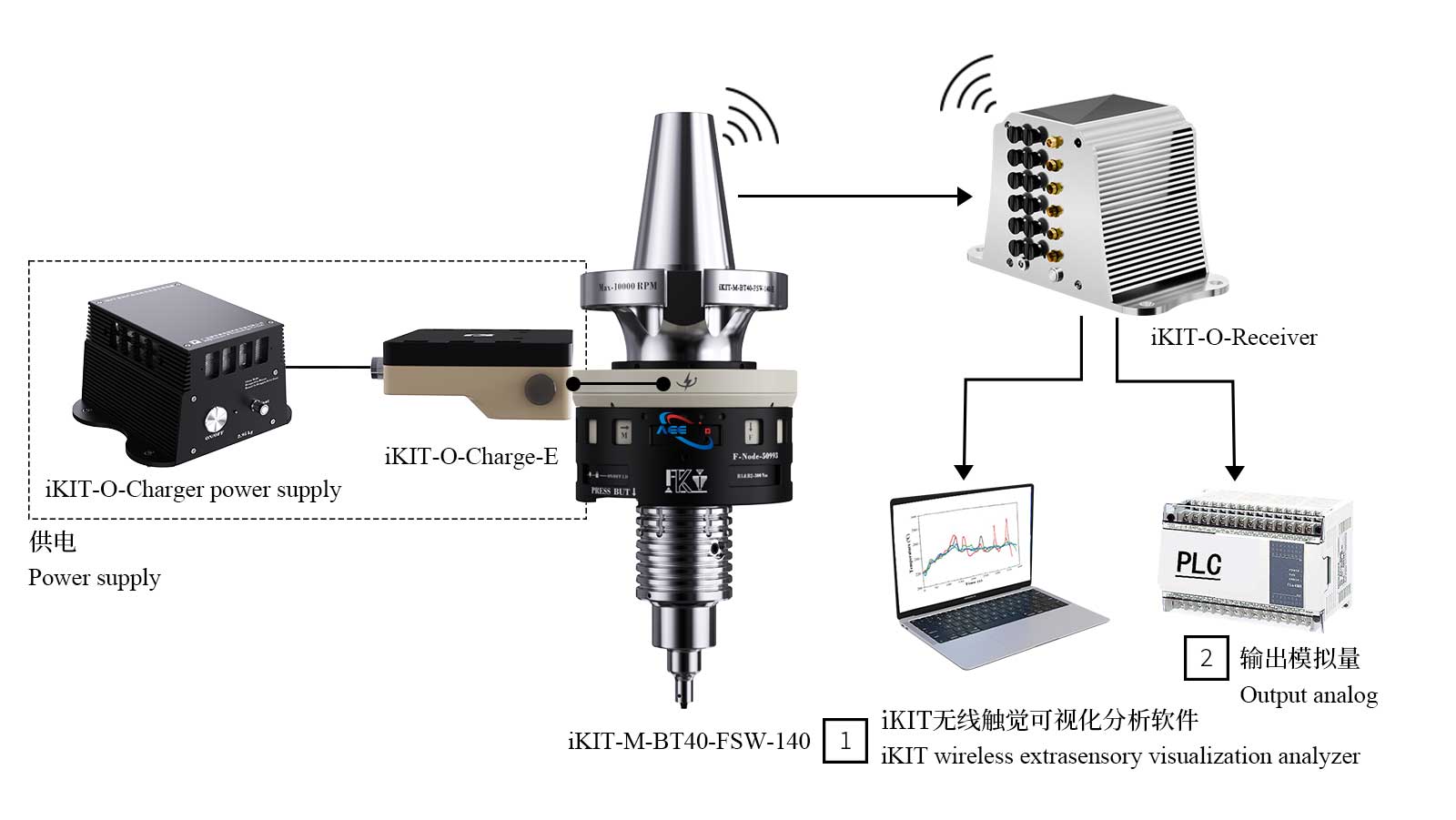

产品线路：
